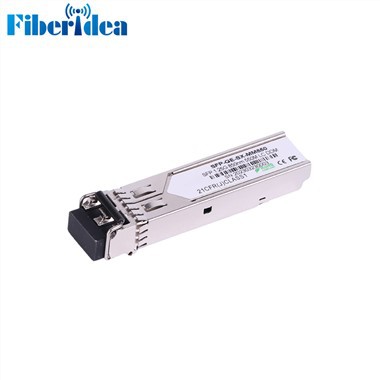

■Трансивърите SFP са високопроизводителни, ценово ефективни модули, поддържащи двойна скорост на данни от 1,25Gbps/1,0625Gbps и 20 км разстояние на предаване със SMF.
■Трансивърът се състои от три секции: FP лазерен предавател, PIN фотодиод, интегриран с транс-импедансен предусилвател (TIA) и контролен блок MCU. Всички модули отговарят на изискванията за лазерна безопасност клас I.
■Трансивърите са съвместими с SFP Multi-Source Agreement (MSA) и SFF-8472. За допълнителна информация, моля, вижте SFP MSA.
|
Параметър |
Символ |
Мин |
Типично |
Макс |
Мерна единица |
Бележки |
||
|
Предавател |
||||||||
|
Централна дължина на вълната |
λc |
1260 |
1310 |
1360 |
nm |
|
||
|
Спектрална ширина (RMS) |
∆λ |
|
|
4 |
nm |
|
||
|
Средна изходна мощност |
Нацупете се |
-9 |
|
-3 |
dBm |
1 |
||
|
Коефициент на изчезване |
спешна помощ |
9 |
|
|
dB |
|
||
|
Време за оптично нарастване/спадане (20 процента ~80 процента) |
tr/tf |
|
|
0.26 |
ns |
|
||
|
Диференциал на люлеенето на входни данни |
VIN |
400 |
|
1800 |
mV |
2 |
||
|
Входен диференциален импеданс |
ZIN |
90 |
100 |
110 |
Ω |
|
||
|
Изключване на TX |
Деактивиране |
|
2 |
|
Vcc |
V |
|
|
|
Активирайте |
|
0 |
|
0.8 |
V |
|
||
|
TX грешка |
Грешка |
|
2 |
|
Vcc |
V |
|
|
|
нормално |
|
0 |
|
0.8 |
V |
|
||
|
Приемник |
||||||||
|
Централна дължина на вълната |
λc |
1260 |
|
1580 |
nm |
|
||
|
Чувствителност на приемника |
|
|
|
-23 |
dBm |
3 |
||
|
Претоварване на приемника |
|
-3 |
|
|
dBm |
3 |
||
|
LOS Де-Асерт |
LOSD |
|
|
-24 |
dBm |
|
||
|
LOS Утвърждение |
LOSA |
-30 |
|
|
dBm |
|
||
|
LOS Хистерезис |
|
1 |
|
4 |
dB |
|
||
|
Диференциал на люлеенето на изхода на данни |
Vout |
400 |
|
1800 |
mV |
4 |
||
|
LOS |
Високо |
2 |
|
Vcc |
V |
|
||
|
ниско |
|
|
0.8 |
V |
|
|||
Време и електричество
|
Параметър |
Символ |
Мин |
Типично |
Макс |
Мерна единица |
|
Tx Деактивиране на времето за отхвърляне |
т_на |
|
|
1 |
Госпожица |
|
Tx Деактивиране на времето за потвърждаване |
т_изкл |
|
|
10 |
µs |
|
Време за инициализиране, включително нулиране на Tx грешка |
t_init |
|
|
300 |
Госпожица |
|
Tx Fault Assert Time |
т_грешка |
|
|
100 |
µs |
|
Tx Деактивиране за нулиране |
т_нулиране |
10 |
|
|
µs |
|
Време за потвърждаване на LOS |
т_загуба_на |
|
|
100 |
µs |
|
LOS Време за деактивиране |
т_загуба_изкл |
|
|
100 |
µs |
|
Тактова честота на сериен идентификатор |
f_сериен_часовник |
|
|
400 |
KHz |
|
MOD{{0}}DEF (0:2)-Високо |
VH |
2 |
|
Vcc |
V |
|
MOD{{0}}DEF (0:2)-Нисък |
VL |
|
|
0.8 |
V |
